MZR-1005

Description

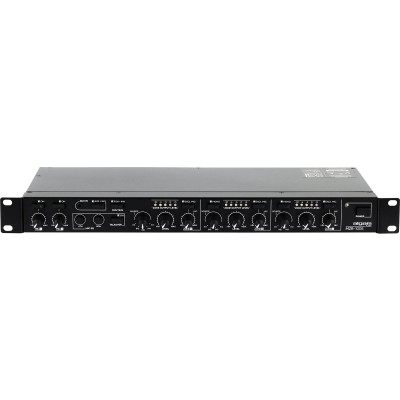

L'essentiel à savoir sur le mixeur/zoneur audio MZR-1005Sonorisation multizone simple et précise : 3 zones indépendantes (2 stéréo + 1 mono) pour adapter l'ambiance de chaque espace (salle, terrasse, réserve, cabine, etc.).Connectique pensée pour l'installation : 5 entrées stéréo, 2 entrées micro Jack 6.

35mm symétriques, sorties sur Jack TRS symétriques et Eurobloc selon les zones.Priorités et sécurité : entrée Emergency dédiée pour diffuser un message prioritaire, et fonction talkover paramétrable pour des annonces micro claires.Format rack 1U robuste : intégration facile dans une baie 19 pouces, idéale pour les lieux recevant du public.

Un mixeur/zoneur conçu pour la diffusion audio en environnements professionnelsLe MZR-1005 s'inscrit dans la famille des outils de gestion audio pour l'installation : il ne cherche pas à " performer " comme une console live, mais à rendre la diffusion fiable, lisible et contrôlable au quotidien.Son approche est claire : centraliser plusieurs sources (musique d'ambiance, TV, lecteur, régie, smartphone) et les distribuer intelligemment vers différentes zones, avec les priorités nécessaires pour les annonces et la sécurité.Son format rackable 1U facilite une intégration propre en armoire technique ou en rack 19 pouces, avec une logique de commande séparant ce qui se règle en façade (opérations courantes) et ce qui s'ajuste à l'arrière (réglages d'installation).

À qui s'adresse le MZR-1005 et dans quels usages ?Le MZR-1005 est particulièrement adapté aux bars, restaurants, boutiques, hôtels, espaces de coworking ou tout établissement qui souhaite une sonorisation multi-salles sans complexité inutile.Il permet de diffuser une musique différente selon les espaces, de garder une cohérence de niveau, et de conserver la main sur les micros (annonces, accueil, animation), sans devoir intervenir sur chaque source.Il convient aussi aux installations où l'on veut séparer des zones au comportement différent : par exemple, une zone stéréo pour la salle principale, une zone stéréo pour un second espace, et une zone mono dédiée à un couloir, un sanitaire, une entrée ou un point de vente.

Contrôle multizone, priorités et connectique : une logique d'installation efficace5 entrées stéréo et 2 micros pour centraliser toutes vos sourcesLe MZR-1005 met à disposition 4 canaux avec entrées Rca niveau ligne et réglage de gain, routables vers les sorties de zones.Un 5e canal est prévu pour des besoins spécifiques : il est uniquement routable à la zone C et ne dispose pas de réglage de gain.Pour les usages " plug and play ", une entrée auxiliaire au format mini-jack 3,5 mm en façade permet de connecter rapidement un appareil, avec routage vers le canal 1 via le bouton AUX>IN1.

Deux entrées micro au format Jack 6.35mm symétrique complètent l'ensemble.Chaque micro dispose de contrôles de gain et volume, avec une égalisation 2-bandes partagée et un commutateur d'activation général du talkover pour faciliter les annonces.

Trois zones indépendantes : 2 stéréo + 1 monoLe coeur du MZR-1005, c'est sa gestion en 3 zones : les zones A et B sont conçues pour une diffusion stéréo, tandis que la zone C propose une sortie mono, pratique lorsqu'un seul haut-parleur ou un ampli mono est utilisé.En façade, chaque zone dispose d'un sélecteur de source, d'un niveau général, d'un niveau micro, d'une fonction d'exclusion du signal micro (très utile pour ne pas envoyer d'annonces dans certains espaces) ainsi que d'options telles que la sommation mono selon la zone.Pour le réglage fin côté installation, le panneau arrière propose une égalisation 2-bandes par zone, un réglage du niveau d'atténuation du talkover, ainsi qu'une entrée Eurobloc dédiée au contrôle de volume à distance.

Enfin, un indicateur de niveau à 5 LED par zone permet de garder un repère visuel rapide sur la sortie.FOH, Emergency, Output Mute : des fonctions clés pour les lieux recevant du publicLe MZR-1005 intègre une entrée FOH stéréo (panneau arrière) et une entrée auxiliaire mini-jack (façade) pouvant être routées sur toutes les zones, en remplacement de l'entrée Rca du canal 4 (pour FOH) ou du canal 1 (pour AUX).C'est une solution pratique lorsqu'une source " priorité régie " doit prendre la main sans recâbler l'installation.

Pour les environnements nécessitant des priorités strictes, l'entrée Emergency au format Eurobloc permet, à la détection d'un signal, de désactiver la diffusion des sources sur la sortie principale et de diffuser le message d'urgence.La fonction Output Mute permet quant à elle de couper la sortie principale en court-circuitant les contacts, utile pour intégrer un dispositif externe de coupure.Enfin, des réglages avancés via cavaliers sur le PCB offrent des ajustements d'installation : alimentation fantôme pour les micros 1 et 2, filtre passe-haut pour les micros 1 et 2, et gestion de la mise en sourdine des micros sur différentes zones lorsqu'un signal est présent sur l'entrée Emergency.

Ces options permettent d'adapter le comportement du système aux contraintes réelles du site (intelligibilité, sécurité, priorités, conformité interne).Caractéristiques techniquesEntrées audio4 canaux avec entrées Rca niveau ligne et réglage de gain, routables aux sorties Zones5e canal uniquement routable à la zone C, sans réglage de gainEntrée FOH stéréo (face arrière) routable sur toutes les sorties Zones à la place de l'entrée Rca du canal 4Entrée auxiliaire mini-jack 3,5 mm (façade) routable sur toutes les sorties Zones à la place de l'entrée Rca du canal 1 (bouton AUX>IN1)2 entrées micro au format Jack 6.35mm symétriqueEntrée d'urgence (Emergency) au format EuroblocGestion microContrôles des entrées micro : gain et volume sur chaque entréeÉgalisation 2-bandes partagée (micros)Commutateur d'activation général du talkoverRéglages avancés via cavaliers sur le PCB : alimentation fantôme des micros 1 et 2Réglages avancés via cavaliers sur le PCB : filtre passe-haut des micros 1 et 2Réglages avancés via cavaliers sur le PCB : mise en sourdine des micros sur les différentes zones en cas de signal sur l'entrée EmergencyZones et sorties3 zones : 2 stéréo (A et B) et 1 mono (C)Zones A & B : sortie stéréo symétrique au format Jack TRS et EuroblocZone C : sortie mono symétrique au format Jack TRS et EuroblocContrôles des zones (façade) : sélecteur de source, niveau général de la zone, niveau micro de la zone, exclusion du signal micro, sommation monoContrôle des zones (panneau arrière) : égalisation 2-bandes, réglage du niveau d'atténuation du talkover, entrée Eurobloc pour le contrôle de volume à distanceSorties principales : 2 Jack TRS symétriques et un EuroblocIndicateur de niveau de sortie sur chaque zone via segment à 5 LEDFonctions de priorité et coupureEmergency : désactivation de la diffusion de toutes les sources par la sortie principale lors de la détection d'un signal sur cette entrée, et diffusion du message d'urgenceOutput Mute : coupure de la sortie principale en court-circuitant les contactsFormat et intégrationFormat rackable 1UIntégration facilitée en armoire technique / rack 19 pouces
