Myrack

Description

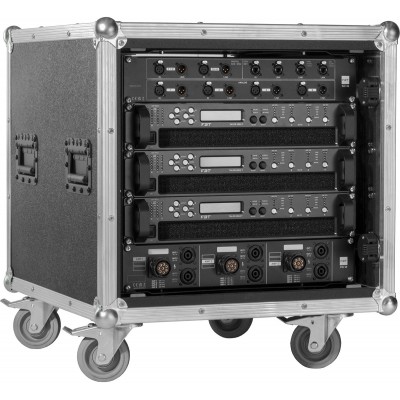

L'essentiel à savoir sur l'ensemble d'amplification FBT MYRACKSolution prête à tourner : rack 10U complet regroupant amplification, distribution audio/réseau et distribution électrique pour un système Line Array Myra.Connectique pro complète : audio analogique XLR, numérique AES/EBU (AES3) et réseau RJ45 pour une intégration rapide en prestation.Distribution propre et sécurisée : panneaux dédiés pour la puissance haut-parleurs et l'alimentation principale, avec disjoncteurs intégrés.

Conçu pour le transport : rack touring avec portes Lexan et roulettes 100 mm pour les montages/démontages intensifs.Un rack pensé pour accompagner l'écosystème Line Array " Myra "Le FBT MYRACK s'inscrit comme une base technique cohérente pour les configurations Line Array Myra, en regroupant dans un seul ensemble les éléments clés qu'on retrouve sur le terrain : amplification système, distribution des signaux (analogique, numérique et réseau) et gestion de l'alimentation.L'objectif est simple : réduire le câblage dispersé, fiabiliser les liaisons et accélérer la mise en place, tout en gardant une architecture claire, facile à dépanner et à faire évoluer.

Grâce à sa construction en format rack standard et à la présence de panneaux de distribution dédiés, cet ensemble vise une organisation " tournée prestation ", avec des entrées/sorties accessibles, des liaisons propres et une implantation qui reste lisible même en conditions de faible éclairage ou de changements rapides.Pour qui et pour quels usages ?Le MYRACK s'adresse en priorité aux prestataires son, sociétés de location, intégrateurs événementiels et équipes techniques recherchant une solution structurée pour piloter et alimenter un système Line Array Myra.Il convient particulièrement aux contextes où la rapidité d'exécution et la répétabilité des branchements sont essentielles : concerts, événements corporate, festivals, lieux polyvalents et prestations itinérantes.

Si vous gérez plusieurs configurations (différentes tailles de systèmes, renforts front-fill, side ou subs), un rack d'amplification et de distribution comme celui-ci permet de standardiser vos habitudes de patch, de sécuriser la chaîne audio et de limiter les erreurs de raccordement entre l'arrivée au plateau et la mise sous tension.Distribution, amplification et patch : une approche " terrain "Le FBT MYRACK combine plusieurs modules complémentaires : un panneau de distribution audio et réseau pour centraliser les entrées et liens, des amplificateurs système avancés pour attaquer les enceintes, un panneau de distribution de puissance haut-parleurs pour organiser les départs, et un panneau d'alimentation principale conçu pour encaisser les contraintes d'un environnement professionnel.Patch audio clair : analogique et numériqueLe panneau FBT SD 16 regroupe les connexions audio analogiques XLR et numériques AES/EBU afin de simplifier les arrivées console et les renvois.

Cette organisation aide à garder un câblage lisible, à réduire la longueur des liaisons sensibles et à standardiser les points d'entrée/sortie, que vous travailliez en analogique ou en flux numérique.Réseau et liaison RJ45 : intégration et distributionLa partie Ethernet via RJ45 permet d'organiser les liens réseau au niveau du rack, pratique pour les architectures modernes où l'audio et/ou le contrôle transitent par des infrastructures réseau.La présence de ports dédiés (principal/secondaire sur les amplificateurs, plus un port de communication Ethernet) favorise une mise en place ordonnée, avec une séparation logique des rôles (transport audio en réseau, communication, liaisons).

Distribution électrique et départs haut-parleurs : installation rationnelleLe panneau FBT PB 32 gère l'arrivée d'alimentation principale et propose des sorties adaptées, dont une prise auxiliaire, ainsi que des disjoncteurs pour segmenter les circuits (auxiliaire et amplificateurs).En complément, le FBT PS 12 sert de panneau de distribution de puissance pour haut-parleurs, avec plusieurs connecteurs de sortie et des liaisons dédiées vers les amplificateurs, afin de garder un câblage HP structuré et robuste en conditions de tournée.Caractéristiques techniques FBT SD 16 (x1) - Panneau de distribution audio et réseauNumérique AES/EBU : 4 connecteurs XLR (2 entrées / 2 liens)Analogique : 8 connecteurs XLR (4 entrées / 4 liens)Ethernet : 4 connecteurs RJ45 (1 entrée / 4 liens)Dimensions : 482 x 88 x 150 mm (2U) FBT TALOS 20K4 T (x3) - Amplificateur système avancé4 connecteurs Speakon pour haut-parleurs8 connecteurs d'entrée audio XLR2 connecteurs d'entrée audio AES3 XLR2 ports audio en réseau RJ45 (principal / secondaire)1 port de communication EthernetDimensions : 482 x 88 x 360 mm (2U) FBT PS 12 (x1) - Panneau de distribution de puissance pour haut-parleurs6 connecteurs Speakon NLT43 connecteurs CA-COM 8 broches (Amp1 / Amp2 / Amp3)Dimensions : 482 x 88 x 150 mm (2U) FBT PB 32 (x1) - Panneau de distribution d'alimentation principale1 cordon d'alimentation triphasé 32A CEE pour l'entrée d'alimentation principale1 prise CEE triphasée 16A pour la prise de liaison1 prise de type F " Schuko " (auxiliaire)4 disjoncteurs de circuit de type C 16A (Aux / Amp1,2,3)Dimensions : 482 x 88 x 220 mm (2U) FBT Touring rack 10U (x1) - Armoire rack transportableFormat : 10 unités2 portes LexanRoulettes : 4x 100 mmDimensions : 696 x 675 x 652 mm
