Inter. Pied 6 Points

Description

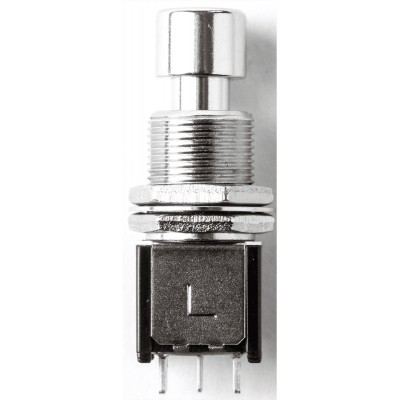

L'essentiel à savoir sur l'interrupteur au pied Dunlop ECB555 " Inter.Pied 6 Points "Footswitch DPDT à 6 points de contact : idéal pour la commutation On/Off et de nombreuses réparations de pédales.Pièce de rechange Dunlop/MXR pensée pour remplacer un switch d'origine sur des effets et wah.

Format robuste, prêt à intégrer : filetage et dimensions adaptées aux montages courants en boîtier de pédale.Connexion par cosses à souder : parfait pour les techniciens, moddeurs et builders DIY.Un standard de maintenance pour de nombreuses pédales MXR et Cry BabyLe Dunlop ECB555 est un interrupteur au pied conçu comme pièce de remplacement pour de nombreuses références de la galaxie Dunlop/MXR, notamment des pédales d'effets et certaines wah de type Cry Baby.

Son format " 6 points " correspond à une architecture DPDT (double pôle / double throw), très répandue dans l'univers des pédales pour gérer une commutation fiable, simple et durable.Si vous restaurez une pédale qui " décroche ", qui ne latch plus correctement ou dont la commutation devient capricieuse, ce switch est typiquement le genre de composant qui redonne une seconde vie à votre effet.Pour qui, et dans quels usages ce switch est-il fait ?Ce modèle s'adresse avant tout aux guitaristes (et bassistes) qui mettent les mains dans l'électronique, ainsi qu'aux réparateurs, techniciens backline, luthiers/ateliers et passionnés de DIY qui entretiennent un pedalboard intensif.

Il est parfaitement à sa place en maintenance (remplacement d'un footswitch usé), en mod (adaptation d'un câblage), ou en construction de pédales lorsqu'un DPDT est requis par le schéma.En contexte live, un footswitch fatigué peut ruiner un passage : remplacer la pièce par un modèle adapté permet de retrouver une commutation nette et fiable, répétition après répétition.Fonctionnement, intégration et points clés à connaîtreLe ECB555 est un interrupteur à verrouillage (latching) : une pression change d'état, une seconde pression revient à l'état précédent.

Ses 6 points de contact (cosses) permettent de commuter deux circuits indépendants, ce qui couvre un grand nombre de besoins : bypass, routage de signal, inversion de chemin, etc.L'intégration se fait via soudure sur les cosses, puis fixation mécanique grâce au filetage (montage en façade de boîtier).C'est un composant " simple en apparence ", mais il conditionne directement la fiabilité d'une pédale : bon maintien, pression franche, et commutation régulière sont essentiels pour un usage scène.

À noter : selon le design de votre pédale, un DPDT peut être utilisé seul, ou combiné à d'autres solutions (par exemple pour la gestion d'une LED via un circuit dédié).Avant achat, vérifiez le type de switch requis (DPDT vs 3PDT) et l'espace disponible en hauteur dans le boîtier.La sonoritéUn interrupteur au pied ne " colore " pas votre son comme une overdrive ou un delay, mais il influence votre expérience de jeu de façon très concrète : qualité de commutation, régularité du déclenchement, sensation sous le pied et fiabilité sur la durée.

Un switch usé peut provoquer des coupures, des faux contacts ou des déclenchements aléatoires ; remplacé par un modèle adapté, vous retrouvez un signal stable et une pédale qui répond exactement quand vous en avez besoin.En bref : pas une question de grain, mais une question de confiance à chaque pression.Caractéristiques techniquesType & compatibilitéType : interrupteur au pied (footswitch) latchingConfiguration : DPDT, 6 points de contact Compatibilité : conçu comme pièce de rechange pour de nombreuses pédales MXR, Cry Baby et autres effets au format compatibleConnexion : cosses à souder (solder lugs/tabs)Construction & formatConception : robuste et durable, adaptée à une utilisation prolongéeDesign : format compact, intégration facile dans un boîtier de pédale et transport sans contrainteMatériaux : conception orientée fiabilité et performanceDimensions (indicatives)Diamètre de filetage : environ 12 mmHauteur du filetage : environ 14 mmHauteur totale (avec broches) : environ 46,5 mmDimensions du corps : environ 13,5 x 25,2 mmAccessoires inclusAccessoires : interrupteur seul (sans câbles, sans patch, sans alimentation)Documentation : selon conditionnementConsommation électriqueTension requise : 0 V (aucune alimentation nécessaire, commutation mécanique)Consommation : 0 mA
