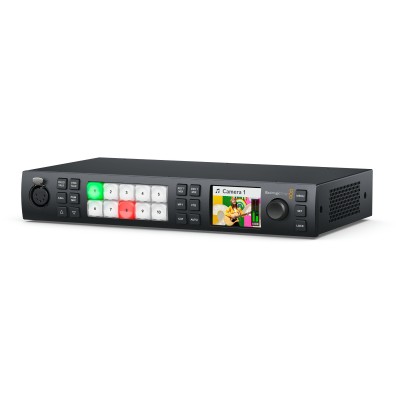

ATEM 1 M/E Constellation HD

Description

L'essentiel à savoir sur le mélangeur vidéo ATEM 1 M/E Constellation HD10 entrées 3G-SDI avec synchronisation, conversion de normes et conversion de fréquence d'images sur chaque entrée : idéal pour mixer des sources hétérogènes sans ajouter de convertisseurs externes.6 sorties SDI auxiliaires routables et un Multi View 16 fenêtres configurable pour superviser rapidement programme, prévisualisation, sources et retours.Sortie USB-C en mode " webcam " jusqu'en 1080p (selon la fréquence d'images du programme) pour diffuser directement depuis un ordinateur vers vos plateformes de streaming ou outils de visioconférence.

Réalisation avancée en temps réel : 4 incrustateurs chroma, DVE, stinger, 2 lecteurs médias fill/key, mix-minus, talkback et générateur de timecode interne.Un modèle 1 M/E Constellation HD pensé pour les régies modernesAu sein de la famille Constellation HD, l'ATEM 1 M/E Constellation HD se positionne comme une solution compacte orientée SDI, capable d'apporter une logique " broadcast " dans un format 1U (largeur 2/3 rack).On retrouve l'ergonomie ATEM et des fondamentaux indispensables en production live, avec une approche très actuelle : conversions intégrées sur chaque entrée, sortie USB-C en mode " webcam ", prise en charge du talkback et du mix-minus, sans oublier un générateur de timecode interne pour fluidifier les workflows de captation.

Le résultat : un switcher vidéo qui s'intègre aussi bien dans une régie fixe que dans une valise de production événementielle.Pour les plateaux multicam, le streaming pro et l'événementielCe mélangeur vidéo s'adresse aux équipes qui doivent gérer un direct fiable, lisible et rapide à exploiter : captations corporate, plateaux de formation, e-sport, conférences, lieux de culte, événements scéniques ou studios de streaming.Les 10 entrées SDI facilitent la gestion de plusieurs caméras et lecteurs, tandis que les 6 sorties SDI (configurables en AUX, programme ou prévisualisation selon vos besoins) simplifient la distribution vers des écrans de salle, des enregistreurs, un mur LED, un retour plateau ou un système de monitoring.

Grâce à la connexion Ethernet, le contrôle peut se faire via logiciel, via un panneau matériel optionnel, et s'intégrer à une infrastructure réseau de studio.Des outils de réalisation conçus pour la production en directConversions intégrées et synchronisation : moins de boîtiers, plus de sérénitéSur le terrain, la diversité des sources est la règle : caméras réglées différemment, ordinateurs, liaisons HF, régies invitées.L'ATEM 1 M/E Constellation HD se distingue par sa capacité à re-synchroniser et convertir chaque entrée, ce qui permet de sécuriser le direct, de gagner du temps au montage de la régie et de limiter la multiplication d'accessoires.

Cette philosophie " tout intégré " constitue un vrai avantage face aux configurations plus basiques qui exigent une chaîne de conversion et de genlock externe.Habillage, keying et transitions : un rendu plus " antenne "Pour passer d'un simple switch à une réalisation plus qualitative, ce modèle embarque 4 incrustateurs chroma avancés, un DVE et une transition stinger.Vous pouvez construire des habillages dynamiques, des incrustations fond vert plus propres, du picture-in-picture, et des transitions plus travaillées, tout en restant en temps réel.

Les 2 lecteurs multimédias (fill et key) facilitent l'insertion de logos, cartons, jingles et clips, pour une identité visuelle cohérente sur toute la production.Audio 28 canaux et latence maîtrisée pour les retoursLe mixeur audio 28 canaux propose une approche complète pour un son propre en diffusion, avec égalisation paramétrique 6 bandes et traitements de dynamique (expanseur, gate, compresseur, limiteur).La latence de traitement annoncée inférieure à 10 lignes favorise des coupures nettes et des retours plus précis, notamment quand la régie doit gérer simultanément image, audio et retours plateau.

USB-C " webcam " : une passerelle directe vers l'ordinateurPour le streaming, l'intégration est simple : la sortie USB-C se comporte comme une source " webcam ", ce qui permet d'envoyer le programme vers un ordinateur sans carte d'acquisition additionnelle, en 720p ou 1080p selon la cadence du programme.C'est un atout majeur pour des workflows légers (visioconférence, streaming via logiciel) tout en conservant une chaîne SDI professionnelle côté caméras.Caractéristiques techniquesConnexionsNombre total d'entrées vidéo : 10Nombre total de sorties vidéo : 6Débits SDI : 1.

5G, 3GNombre total d'entrées audio : 2 x jack symétrique 1/4 de pouce, 1 x réseau d'ordres XLR 5 brochesNombre total de sorties audio : 1 x réseau d'ordres XLR 5 brochesEntrées audio SDI : 8 canaux d'audio intégré sur toutes les entrées SDISorties audio SDI : 16 canaux d'audio intégré sur toutes les sorties SDIConnexions timecode : aucuneEntrée de référence : Tri-Sync ou Black BurstSynchronisation des entrées vidéo : sur les 10 entréesConvertisseurs de fréquence d'images et de format : sur les 10 entréesSorties AUX SDI : n'importe laquelle des 6 sorties SDISorties prévisualisation SDI : n'importe laquelle des 6 sorties SDISorties programme SDI : n'importe laquelle des 6 sorties SDISortie programme SDI down-convertie : aucuneSortie webcam : 1 x USB-C supportant le 720p ou 1080p à la fréquence d'images PGMNombre de Multi Views : 1 x 3G-SDIConnexion pour le panneau de contrôle : Ethernet (liaison directe panneau/châssis ou via réseau)Générateur de timecode interne : ouiRéseau d'ordres : RJ45 pour systèmes tiersSortie tally : intégrée aux GPI et Tally Interface Blackmagic Design via Ethernet (vendue séparément)Ethernet : 10/100/1000 BASE-TInterface ordinateur : 1 x USB-C (USB 2.0)Normes et formats vidéoNormes SD : aucuneNormes HD : 720p50, 720p59.94, 720p60 ; 1080i50, 1080i59.

94, 1080i60 ; 1080p23.98, 24, 25, 29.97, 30, 50, 59.

94, 60Conformité SDI : SMPTE 292M, 296M, 424M, 425M niveau A et BÉchantillonnage vidéo : 4:2:2Précision des couleurs : 10 bitsEspace colorimétrique : REC 709Commutation automatique SDI : détection entre 1.5G-SDI et 3G-SDI niveaux A et BFonctions de mélangeurIncrustateurs en amont : 4Incrustateurs en aval : 1Incrustateurs chroma avancés : 4Prise en charge du réseau d'ordres : ouiPrise en charge du mix-minus : ouiIncrustateurs linéaires/en luminance : 5Incrustateur de transition : 1 stinger, 1 DVENombre total de couches : 7Générateurs de motifs : 5Générateurs de couleurs : 2Panneau de contrôle : commutation d'urgence en façade, logiciel ou panneau matériel optionnelFenêtres routables : 16Tally : rouge programme, vert prévisualisationLibellés sources sur fenêtres : ouiMonitoring Multi View1 x Multi View configurable en 16, 13, 10, 7 ou 4 vuesInclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, du DSK et du clean feed avec libellés et indicateurs audioNorme vidéo du Multi View : HDRésolution d'écran minimale : 1366 x 768Lecteurs multimédia et bibliothèqueLecteurs multimédia : 2 (fill et key pour chaque lecteur)Bibliothèque d'images : 20 images fixesBibliothèque de clips : 2 x jusqu'en 1080p60Longueur d'un clip : 400 images en 720 HD ; 200 images en 1080 HDFormats images : PNG, TGA, BMP, GIF, JPEG, TIFFFormat fichiers vidéo : séquence TGAFormats audio : WAV, MP3, AIFFPanneau avantÉcran LCD intégré 2,2 pouces pour la vidéo10 boutons LED pour configuration et commutation d'urgence4 boutons source, 6 sélections réseau d'ordres et boutons de mixageMolette de navigation, bouton de configuration et verrouillage du panneau avantTraitement et audioRetard de traitement : inférieur à 10 lignesMixeur audio : 28 canauxModes : On/Off/Audio Follow VideoMesure : niveaux et crêtes, contrôle de gain principalTraitements : égaliseur paramétrique 6 bandes, expanseur, gate, compresseur, limiteurDown-conversion : aucuneLogiciel, configuration et mises à jourPanneau ATEM Software Control inclus pour Mac 11.11 Big Sur, Mac 12 Monterey ou version ultérieure, et Windows 10/11Mises à jour via USB ou Ethernet (utilitaire ATEM Setup fourni)Configuration via ATEM Software Control Panel ; adresse IP du châssis via ATEM Setup Utility en USBSystèmes d'exploitation pris en chargeMac 14.

0 Sonoma, Mac 15.0 Sequoia ou version ultérieureWindows 10 et 11AlimentationAlimentation interne : 1 x 100-240 V ACConsommation : 36 WCaractéristiques physiquesEncombrement : 2/3 de rack de largeur, 1 unité de rack de hauteurAccessoire optionnel : Blackmagic Universal Rack ShelfSpécifications environnementalesTempérature d'utilisation : 0 à 40 degC (32 à 104 degF)Température de stockage : -20 à 60 degC (-4 à 140 degF)Humidité relative : 0 % à 90 % sans condensationInclusATEM 1 M/E Constellation HDPack de bienvenue avec QR code pour télécharger le logiciel
