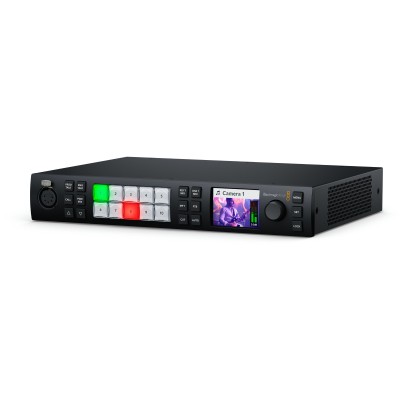

ATEM 1 M/E Constellation 4K

Description

L'essentiel à savoir sur le mélangeur vidéo ATEM 1 M/E Constellation 4K10 entrées 12G-SDI avec conversion de norme et de format sur chaque entrée, plus 6 sorties 12G-SDI entièrement routables (AUX, programme, prévisualisation, clean feed).Production Ultra HD jusqu'en 2160p60 avec 4 incrustateurs chroma avancés, 1 DVE, transitions Stinger et multi view jusqu'à 16 fenêtres.Sortie webcam USB-C 720p ou 1080p pour le streaming, réseau d'ordres intégré, et mixeur Fairlight 28 canaux (EQ 6 bandes, dynamique complète).

Timecode interne, genlock Tri-Sync ou Black Burst, contrôle via logiciel ou panneaux matériels optionnels.Une évolution moderne du format 1 M/E, pensée pour l'Ultra HDDans la famille ATEM, le format 1 M/E est un classique des régies compactes.L'ATEM 1 M/E Constellation 4K reprend cette approche " tout-en-un " et la fait entrer dans un workflow actuel : 12G-SDI sur l'ensemble des E/S, traitement Ultra HD natif, multi view étendu et audio Fairlight embarqué.

Par rapport aux générations 1 M/E plus anciennes, l'expérience gagne en souplesse grâce à la conversion sur chaque entrée, à la sortie webcam USB-C directement exploitable en streaming, et à un moteur d'incrustation plus ambitieux pour les plateaux fond vert.Un switcher 4K pour les régies mobiles, le corporate et le live exigeantCe mélangeur vidéo s'adresse aux équipes qui doivent produire vite, proprement et de façon fiable : prestations corporate, lieux de culte, e-sport, éducation, captations multicam, petites chaînes et régies mobiles.Les 6 sorties 12G-SDI routables facilitent la distribution (programme, prévisualisation, retours plateau, enregistreurs, murs LED), tandis que le multi view 16 vues sécurise la réalisation en gardant toutes les sources et états clés sous contrôle.

Pour les diffusions en ligne, la sortie webcam USB-C simplifie l'intégration dans un ordinateur sans matériel de capture supplémentaire.Fonctionnalités clés pour une production live 4K plus rapideCommutation 12G-SDI et incrustation avancéeLes 10 entrées 12G-SDI auto-détectent les formats de la HD à l'Ultra HD et s'alignent via la conversion intégrée, un vrai plus quand les caméras ne sortent pas toutes le même standard.Le moteur 1 M/E intègre 4 chroma keyers avancés pour les environnements fond vert, 1 DVE pour les effets d'image et les mises en page, ainsi que des transitions Stinger au rendu broadcast.

Les générateurs de couleurs et de motifs permettent de monter une identité visuelle ou un habillage de base en quelques minutes.Monitoring multi view, sécurité et contrôleLe multi view configurable (4 à 16 fenêtres) affiche libellés, indicateurs audio et informations de statut (key, fill, tally) pour garder une lecture claire du direct.En façade, l'écran LCD 2,2 pouces et les commandes d'urgence permettent de garder la main en cas d'imprévu.

Côté pilotage, l'Ethernet autorise un contrôle via ATEM Software Control ou via des panneaux matériels ATEM (en option), en liaison directe ou sur un réseau.Audio Fairlight 28 canaux : plus qu'un simple mix de secoursLe mixeur Fairlight 28 canaux donne accès à une chaîne de traitement complète (EQ paramétrique 6 bandes et dynamique) pour mixer proprement les micros, retours et sources SDI.Le mode " Audio-Follow-Video " aide à automatiser les transitions audio en suivant la caméra à l'antenne, tout en conservant la possibilité de gérer des sources en continu pour un rendu plus " régie ".

Streaming sans friction via USB-CLa sortie webcam USB-C présente le programme comme une source UVC en 720p ou 1080p, à la cadence d'images du PGM.Résultat : une mise à l'antenne rapide, idéale pour les configurations légères, les webcasts et les régies hybrides où l'ordinateur reste au centre du dispositif.Caractéristiques techniquesConnexionsNombre total d'entrées vidéo : 10Nombre total de sorties vidéo : 6Débits SDI : 1.

5G, 3G, 6G, 12GNombre total d'entrées audio : 2 x jack symétrique 1/4 pouce, 1 x réseau d'ordres XLR à 5 brochesNombre total de sorties audio : 1 x réseau d'ordres XLR à 5 brochesEntrées audio SDI : 8 canaux d'audio intégré sur toutes les entrées SDISorties audio SDI : 16 canaux d'audio intégré sur toutes les sorties SDIConnexions timecode : AucuneEntrée de référence : Tri-Sync ou Black BurstSynchronisation des entrées vidéo : sur les 10 entréesConvertisseurs de fréquence d'images et de format : sur les 10 entréesSorties AUX SDI : n'importe quelle des 6 sorties SDISorties prévisualisation SDI : n'importe quelle des 6 sorties SDISorties programme SDI : n'importe quelle des 6 sorties SDISortie programme SDI down-convertie : 1Sortie webcam : 1 x USB-C supportant le 720p ou 1080p à la fréquence d'images PGMNombre de multi views : 1 x 12G-SDIConnexion pour le panneau de contrôle : Ethernet (liaison directe ou via réseau)Générateur de timecode interne : OuiRéseau d'ordres : RJ45 pour systèmes tiersSortie tally : via " GPI and Tally Interface " de Blackmagic Design par Ethernet (vendu séparément)Ethernet : 10/100/1000 BASE-TInterface ordinateur : 1 x USB-C (USB 2.0)Normes vidéo et SDINormes vidéo SD : AucuneNormes vidéo HD : 720p50/59.94/60, 1080i50/59.

94/60, 1080p23.98/24/25/29.97/30/50/59.

94/60Normes vidéo Ultra HD : 2160p23.98/24/25/29.97/30/50/59.

94/60Conformité SDI : SMPTE 292M, 296M, 424M, 425M niveau A et B, 2081-1/2081-10, 2082-1/2082-10Echantillonnage vidéo : 4:2:2Précision des couleurs : 10 bitsEspace colorimétrique : Rec.709, Rec.2020Commutation automatique SDI : détection 1.

5G, 3G (A/B), 6G et 12GCaractéristiques du produitIncrustateurs en amont : 4Incrustateurs en aval : 1Incrustateurs chroma avancés : 4DVEs : 1Incrustateurs linéaires/en luminance : 5Incrustateur de transition : 1 Stinger, 1 DVENombre total de couches : 7Générateurs de motifs : 5Générateurs de couleurs : 2Panneau de contrôle : commutation d'urgence en façade, logiciel, ou panneau matériel en optionFenêtres routables : 16Libellés sources sur fenêtres : OuiTally : rouge (programme) et vert (prévisualisation)Prise en charge du réseau d'ordres : OuiPrise en charge du mix minus : OuiMonitoring Multi View1 x multi view configurable en 16, 13, 10, 7 ou 4 vuesMonitoring du programme, de la prévisualisation, des entrées, lecteurs multimédias, masques d'incrustation et clean feed, avec libellés et indicateurs audioNorme vidéo du multi view : HD ou Ultra HDLecteurs multimédiaLecteurs multimédia : 2 (fill et key pour chacun)Bibliothèque d'images fixes : 20Bibliothèque de clips : 2 x jusqu'en 2160p60Longueur clip max en HD 720 : 1600 imagesLongueur clip max en HD 1080 : 800 imagesLongueur clip max en UHD 2160 : 200 imagesFormats images fixes : PNG, TGA, BMP, GIF, JPEG, TIFFFormats vidéo : séquence TGAFormats audio : WAV, MP3, AIFFEcran et panneau avantEcran LCD 2,2 pouces pour la vidéo10 boutons LED pour configuration et commutation d'urgence4 boutons source, 6 boutons réseau d'ordres et mixageMolette de menus, bouton de configuration et bouton de verrouillageTraitementRetard de traitement : < 10 lignesMixeur audioMixeur 28 canauxModes : On/Off/Audio-Follow-VideoMesure des niveaux et crêtesContrôle de gain principalEQ paramétrique 6 bandes, dynamique : expanseur, gate, compresseur, limiteurDown-conversion1 sortie HD down-convertie sélectionnableLogicielPanneau de contrôle inclus : ATEM Software Control (Mac 13.0 Ventura, Mac 14.0 Sonoma ou version plus récente, Windows 10/11)Mises à jour logicielles : via USB ou Ethernet (utilitaire ATEM Setup fourni)ConfigurationVia ATEM Software Control Panel (adresse IP du châssis via ATEM Setup Utility en USB)Systèmes d'exploitationMac 14.

0 Sonoma, Mac 15.0 Sequoia ou version ultérieureWindows 10 et 11AlimentationAlimentation : 1 x interne 100-240 V ACConsommation : 90 WCaractéristiques physiquesInstallation physique : 2/3 de rack de largeur, 1 unité de rack de hauteurAccessoires en optionBlackmagic Universal Rack ShelfSpécifications environnementalesTempérature d'utilisation : 0 degres à 40 degres C (32 degres à 104 degres F)Température de stockage : -20 degres à 60 degres C (-4 degres à 140 degres F)Humidité relative : 0 % à 90 % sans condensationInclusATEM 1 M/E Constellation 4KPack de bienvenue avec QR code pour télécharger le logiciel
