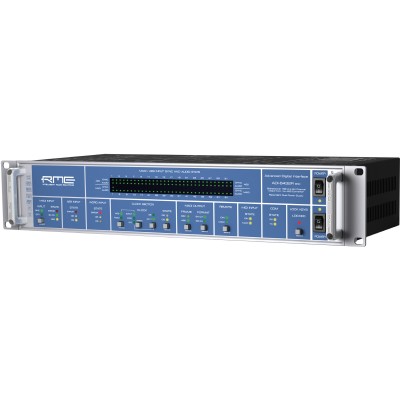

ADI-6432 R BNC

Description

L'essentiel à savoir sur le convertisseur audio MADI/AES-3id 2x 64 canauxPont numérique haute capacité : conversion bidirectionnelle jusqu'à 2x 64 canaux entre MADI et AES-3id, idéal pour les infrastructures audio denses.Qualité studio : résolution 24 bits / 192 kHz avec une gestion d'horloge pensée pour préserver la précision et la stabilité du signal.Fiabilité en environnement critique : alimentation redondante et affichage dédié des statuts MADI et AES pour un diagnostic immédiat en rack.

Intégration système avancée : contrôle à distance via MIDI, transport du MIDI et du RS-232 via MADI, et connectique complète (AES-3id sur BNC, MADI coaxial et optique, Wordclock).Un maillon clé entre les standards MADI et AES-3id en studio et en diffusionDans les studios, les cars régie et les installations broadcast, le MADI reste une valeur sûre pour transporter un grand nombre de canaux sur un seul lien, tandis que l'AES-3id s'impose souvent dès qu'il faut une distribution fiable sur coaxial (patchs, baies, routeurs, périphériques numériques).Ce convertisseur se positionne comme une passerelle centrale : il simplifie les interconnexions entre équipements de formats différents, tout en conservant une approche orientée "infrastructure", avec un format rack 2U, des indicateurs de statut et une architecture pensée pour la continuité de service.

Pour qui et pour quels usages ?Ce convertisseur s'adresse aux studios d'enregistrement et de post-production, aux prestataires live, ainsi qu'aux environnements broadcast où la stabilité d'horloge, la supervision et la redondance sont des exigences quotidiennes.Il est particulièrement pertinent si vous devez raccorder des périphériques AES-3id (traitements numériques, matrices, routeurs, splits) à une infrastructure MADI, ou l'inverse, sans multiplier les conversions et les points de défaillance.Autre point fort côté intégration : la possibilité de centraliser le pilotage (télécommande MIDI) et de transporter des données de contrôle (MIDI, RS-232) via le lien MADI.

Dans un rack technique, cela permet de réduire le câblage dédié et de garder une logique de contrôle cohérente, surtout lorsque plusieurs machines doivent être synchronisées et supervisées.Fonctionnalités et conception : stabilité, contrôle et connectique "pro"Conversion multi-canaux et compatibilité MADI complèteConçu pour les workflows où le nombre de canaux compte autant que la simplicité de câblage, l'appareil gère 2x 64 canaux et propose une connectique MADI coaxiale et optique.Vous adaptez ainsi la liaison à votre environnement (longueurs de câble, contraintes de baie, équipements déjà en place) tout en conservant une approche claire : une interface dédiée à la conversion, sans compromis sur la capacité.

Horloge robuste et suppression de la gigueLa qualité d'une installation numérique dépend directement de la synchronisation.La technologie SteadyClock vise une suppression maximale de la gigue et un rafraîchissement stable de l'horloge, afin de préserver la précision temporelle du signal dans les chaînes complexes (plusieurs appareils numériques, multiples sources d'horloge, changements de référence).Avec l'entrée/sortie Wordclock, vous intégrez facilement le convertisseur dans une distribution d'horloge existante, que ce soit en maître ou en esclave selon votre architecture.

Supervision et contrôle à distance pour les racks techniquesEn situation réelle, il ne suffit pas que "ça fonctionne" : il faut aussi voir immédiatement l'état des liaisons.L'affichage du statut MADI et AES facilite l'exploitation et le dépannage, notamment en diffusion et en prestation.Le contrôle à distance via télécommande MIDI renforce cette logique d'intégration, et la possibilité de transmettre le MIDI et le RS-232 via MADI est un atout pour piloter des équipements annexes au sein d'un même flux d'infrastructure.

Connectique AES-3id dense, pensée pour la baieAvec 32x entrées / sorties AES-3id sur BNC, l'appareil est taillé pour les installations où l'on privilégie le coaxial et les chemins courts, propres et reproductibles.Cette densité simplifie la mise en baie, limite les adaptateurs, et rend plus lisible l'organisation des canaux dans un environnement multi-sources.Caractéristiques techniquesType et conversionConvertisseur MADI/AES-3idCapacité : 2x 64 canauxRésolution : 24 bits / 192 kHzHorloge et synchronisationSteadyClock pour suppression maximale de la gigue et rafraîchissement de l'horlogeEntrée/sortie WordclockContrôle et transmission de donnéesEntièrement contrôlable par télécommande MIDITransmission du MIDI et du RS-232 via MADI1x entrée / sortie MIDIEntrée / sortie Com-Port via RS-232Connectique audio1x entrée/sortie MADI coaxiale1x entrée/sortie MADI optique32x entrées / sorties AES-3id via BNCAlimentation et châssisAlimentation redondanteAffichage du statut de MADI et AESFormat rack 19 pouces - 2UDimensions et poidsDimensions (L x H x P) : 483 x 88 x 200 mmPoids : 2 kg
