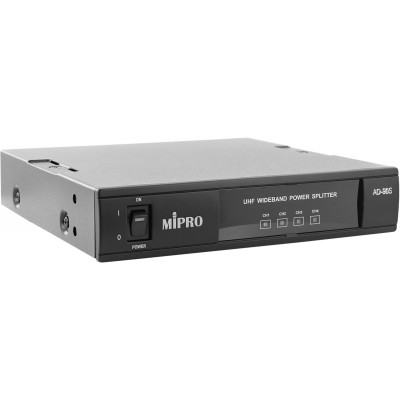

AD 90S - Splitter d'antennes

Description

L'essentiel à savoir sur le splitter d'antennes Mipro AD-90SDistribution RF 1 vers 4 : une entrée TNC pour alimenter jusqu'à 4 sorties, idéal pour centraliser une réception HF.Large bande UHF : couvre de 470 à 960 MHz pour s'adapter à de nombreux environnements et configurations.Gain neutre : gain de 0 dB (plus ou moins 2 dB) pour une distribution cohérente sans " gonfler " artificiellement le signal.

Alimentation d'antennes : fournit une tension DC de 12 à 15 V pour des antennes actives, avec adaptateur secteur fourni.Un outil de distribution d'antenne pensé pour les configurations HF professionnellesDans une régie HF, le point critique n'est pas seulement l'émetteur, mais la qualité de la réception et la façon dont elle est distribuée aux récepteurs.Le Mipro AD-90S s'inscrit dans cette logique : plutôt que de multiplier les antennes et les câbles, il permet de structurer un parc HF autour d'une distribution propre, avec une entrée et plusieurs sorties.

C'est une approche courante dès que l'on gère plusieurs canaux, car elle simplifie le câblage, la maintenance et l'optimisation du placement des antennes.Pour qui et pour quels usages ?Le Mipro AD-90S s'adresse aux ingénieurs du son, prestataires, techniciens plateau, intégrateurs et responsables de lieux (salles, théâtres, lieux de culte, centres de conférence) qui utilisent des systèmes HF en UHF.Il est particulièrement pertinent lorsque plusieurs récepteurs doivent travailler dans le même espace et que l'on souhaite une réception plus maîtrisée : antennes placées au bon endroit, câbles mieux organisés, et distribution des signaux RF plus lisible.

En tournée comme en installation fixe, il aide à rendre la chaîne HF plus " propre " et plus rapide à déployer.Fonctionnalités clés et points forts du AD-90SLarge bande UHF : flexibilité sur le terrainAvec une plage de fréquences annoncée de 470 à 960 MHz, le AD-90S est conçu pour fonctionner sur une large portion de l'UHF.Cette couverture est utile lorsque l'on jongle entre différents parcs, différentes bandes ou contraintes de coordination, et que l'on veut conserver une distribution d'antenne unique au lieu de dépendre d'un modèle limité à une bande étroite.

Distribution RF 1 entrée / 4 sorties en TNCLe principe est simple et efficace : 1 entrée TNC et 4 sorties TNC pour distribuer le signal RF vers plusieurs récepteurs.Cette architecture facilite une implantation propre en rack ou en baie technique, tout en conservant une connectique appréciée en HF pour sa tenue mécanique.Résultat : moins de " bricolage " et une meilleure cohérence globale du câblage RF.

Gain neutre pour préserver l'équilibre du systèmeLe AD-90S affiche un gain de 0 dB (plus ou moins 2 dB).En pratique, cela signifie que l'appareil vise une distribution équilibrée, sans amplification excessive qui pourrait compliquer certains réglages ou augmenter le risque de saturation en environnement RF chargé.Ce choix est pertinent pour les installations qui privilégient la stabilité et la prévisibilité, notamment lorsque l'optimisation se fait d'abord via le positionnement des antennes et la qualité du câblage.

Alimentation d'antennes active : un vrai plus en installationSi vous utilisez des antennes actives nécessitant une alimentation, le AD-90S peut fournir une alimentation d'antennes de 12 à 15 V DC.Cela permet de simplifier l'infrastructure (moins d'alimentations séparées) et de garder une distribution RF plus centralisée.L'adaptateur secteur est fourni, ce qui facilite l'intégration immédiate dans un rack ou un système existant.

Conçu pour la robustesse et l'intégrationAvec un format compact et un poids contenu, le AD-90S se place facilement dans une configuration technique sans alourdir l'ensemble.Il constitue une brique utile pour fiabiliser une chaîne HF : moins de points de faiblesse, une connectique homogène, et un chemin RF plus clair à diagnostiquer en cas de perturbation.Caractéristiques techniquesRéférenceMipro AD-90SType : splitter d'antennesRF / FréquencesBande UHF : 470 - 960 MHzGain : 0 dB (plus ou moins 2 dB)Puissance maximum de sortie RF : 26 dBmImpédance : 50 ohmsConnectiqueTNC : 1 entréeTNC : 4 sortiesAlimentationAlimentation d'antennes : 12 à 15 V DCAlimentation : adaptateur secteur fourniDimensions et poidsDimensions : 210 x 206 x 44 mmPoids : 1.1 kg
